115kV полимерен изолатор с дълъг прът

Защо 115kV се използва често в чужбина?

Исторически причини: Ранните електрически мрежи на САЩ са използвали серии от 110kV, 115kV и 138kV.
Много страни (Кения, Танзания, Нигерия, Близкия изток, Югоизточна Азия) директно приеха този стандарт, изграждайки оборудване и електрически мрежи според 115kV.

Технически причини:
115 kV има малко по-голям капацитет на предаване и малко по-ниски загуби от 110 kV, подходящо за сценарии за предаване от 50–150 km и 10–50 MW.
Той се координира по-добре с нивата на напрежение нагоре и надолу по веригата (като 33kV и 230kV), което води до по-балансиран градиент на напрежението.

Четири основни причини за използването на различни фитинги с композитни изолатори:

1. Адаптиране към линейно напрежение и натоварване (най-важното): Напрежения като 115kV и 33kV имат различни номинални механични натоварвания (kN): 70kN, 100kN, 120kN и 160kN сили на опън съответстват на различни спецификации на крайните фитинги. По-големите натоварвания изискват по-голяма дебелина на монтажната стена, диаметър и размери на стоманените компоненти.

2. Различни методи за свързване (Структура за инсталиране на линия):
Връв за окачване: гнездо и топка, за окачване на рамена на кула.
Опъваща струна: пластинчати фитинги/щипкови фитинги за опъване на проводници.
Фитинги за напречно рамо и джъмпер: U-образни халки за окачване, фитинги за опори. Различните точки на инсталиране изискват различни форми на интерфейса.

3. Адаптиране към диаметъра на проводника:
Проводници от 70 mm²/120 mm²/240 mm² изискват различни диаметри на отвора на скобата и размери на тялото на скобата, което налага избора на съответстващи крайни фитинги на изолатора.

4. Разлики в стандартите за електроенергийната мрежа между страните
Африка (Кения и т.н.) използва най-вече ANSI американски стандартни монтажни размери. В страната и в Югоизточна Азия размерите на националния стандарт/IEC са по-често срещани.
Дори за един и същ изолатор от 115 kV спецификациите на интерфейса на монтажа се различават в зависимост от страната на износ.

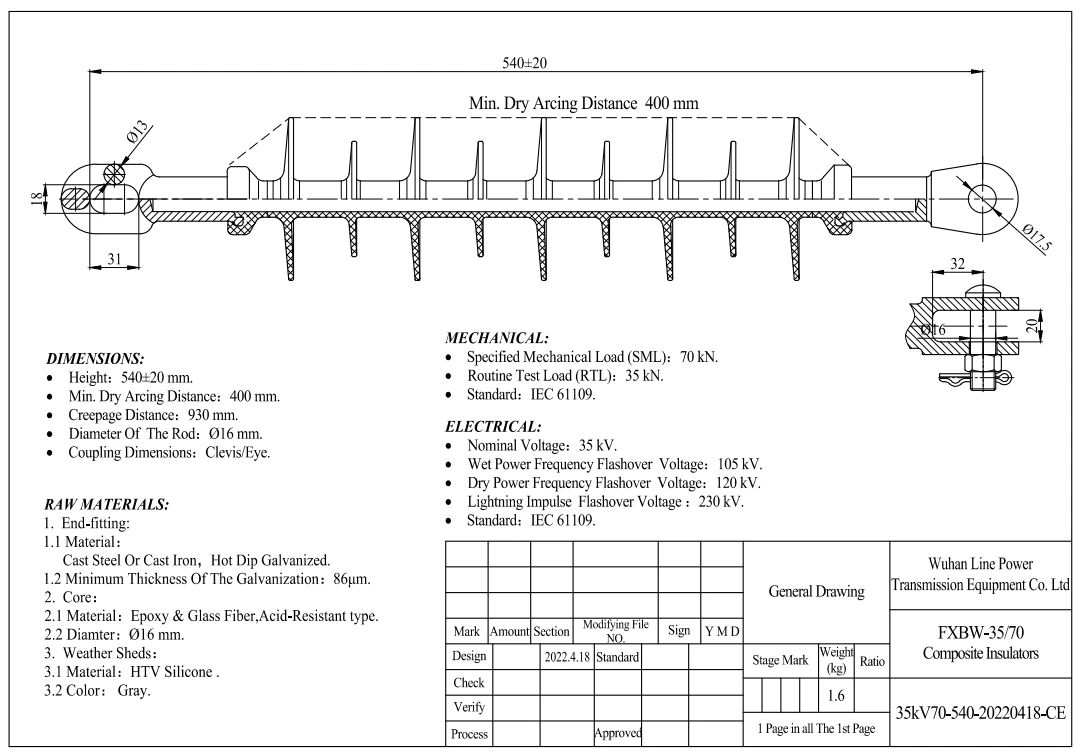

Композитен изолатор



Clevis & Tongue

Гнездо и топка

Очи и език
