Ефективни TLSA инсталации

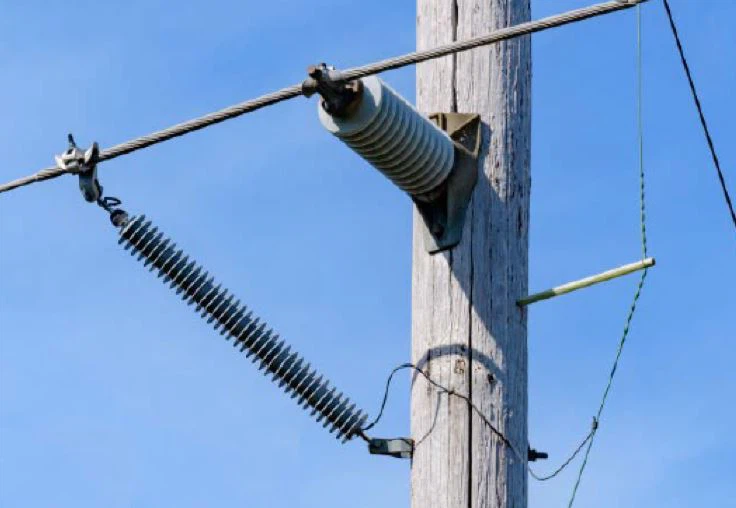

Инсталации, които се придържат към добрата промишлена практика и където не се считат за необходими подобрения, бяха идентифицирани на 5 линии с 6 различни конфигурации. Те включваха ограничители, монтирани през изолатори, които бяха хоризонтално, както и вертикално монтирани. Петата инсталация беше уникална и нетипична. Въпреки че някои от тези инсталации могат да се считат за неконвенционални, те въпреки това са оценени като оперативно приемливи както за състоянието в експлоатация, така и ако отводникът се повреди. Тук бяха включени две инсталации, които са на повече от 40 години и които, въпреки че все още са в експлоатация, може вече да не функционират по предназначение (вж. Фиг. 10& 11).

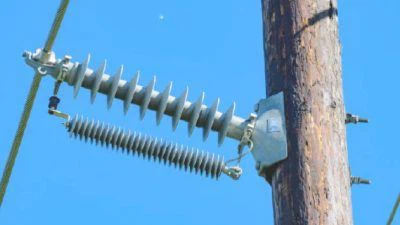

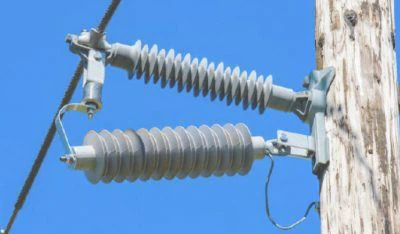

Първият тип инсталация беше на 69 kV линии, където и трите фази се поддържат от хоризонтално монтирани полимерни изолатори (виж фиг. 2& 3). Примерите включват една линия, която няма статичен проводник и с монтирани под налягане отводители и на трите фази (фиг. 2), и друга линия със статичен проводник, където отводителят е инсталиран само на долната фаза (виж фиг. 3).

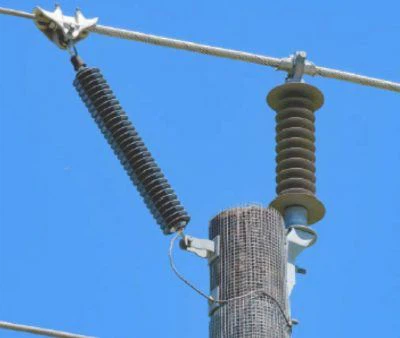

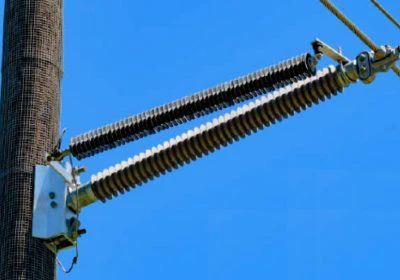

Вторият тип инсталация, който беше оценен, беше на линия 69 kV с обвивка за кълвач (вж. Фиг. 4& 5). Вертикален полимерен пост изолатор поддържа горната фаза, а два хоризонтално монтирани гръб към гръб полимерни изолатори след долната фаза. Горната фаза има вертикално монтиран отводител, докато долните две фази имат странично монтирани отводители. За долните фази са използвани изолатори с по-висока изолационна стойност, за да се поддържа адекватно пространство за катерене между фазите.
Третият тип инсталация беше на линия 138 kV без екраниращ проводник в този раздел (виж фиг. 6). Горната фаза на проводника в този пример се поддържа от вертикално монтиран полимерен пост изолатор, а хоризонтално монтирани гръб към гръб полимерни изолатори след долните две фази. Горната фаза има вертикално монтиран отводител, докато долните две фази имат странично монтирани отводители.

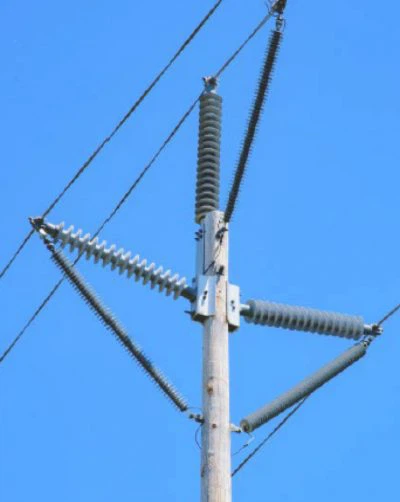

Петият тип инсталация включваше линия 138 kV с два екраниращи проводника (вж. Фиг. 7& 8). В този случай отводниците са инсталирани и на трите фази на двете вериги по цялата дължина. Инсталацията на тази линия е уникална с това, че е двойна задънена конструкция, използваща хоризонтални линейни изолатори за подпомагане на отводители за горната и средната фази. Долните фазопреградители са окачени към джъмпера на фазовия проводник.

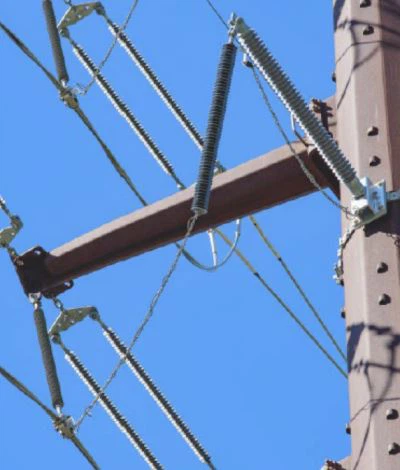

Шестият тип инсталация включваше 69 kV линия с единичен екраниращ проводник (вж. Фиг. 9). За тази линия се използва противоположна земя в зоната на проводника, за да се увеличи ефективният BIL на конструкцията и отводниците са инсталирани само на долната фаза. Благодарение на противоположната земя, за допълнителната дължина, необходима за преодоляване на разстоянието между фазовия проводник и долната точка на земята на конструкцията, е използван ограничител от 88 MCOV.
