Wuhan Line Power наскоро посрещна клиент от Перу в нашата фабрика за фабричния тест за приемане (FAT) на композитни изолатори. FAT беше успешно завършен в съответствие с приложимите изисквания на проекта.
Тестване на свидетели на клиенти в нашата фабрика
По време на посещението клиентът се присъедини към нашия екип във фабриката, за да стане свидетел на проверката и тестването на композитните изолатори.
FAT включва множество инспекции и дейности по тестване, за да провери продуктите спрямо съответните технически изисквания. Нашият екип работи в тясно сътрудничество с клиента по време на целия процес, осигурявайки техническа поддръжка и подпомагайки необходимите проверки.
Проверка на размери
В съответствие с IEC 61109, клауза 12.2 и ANSI C29.12, клауза 10.1, композитните изолатори се подлагат на измерване на размерите и проверка, за да се провери техните ключови структурни параметри спрямо определените изисквания.
Проверката обхваща разстоянието на суха дъга, разстоянието на пълзене, диаметрите на навесите, разстоянието между навесите и дебелината на корпуса над сърцевината. Множество проби от изолатори се измерват и записват, за да се оцени последователността на размерите и съответствието с приложимите технически спецификации.
Тази проверка помага да се провери точността на размерите и последователността на производството на композитните изолатори, поддържайки надеждно качество на продукта и съответствие със съответните стандарти.
Проверка на на край фитинги
В съответствие с IEC 61109, клауза 12.3 и ANSI C29.12, клауза 10.1, крайните фитинги на композитни изолатори се проверяват, за да се провери тяхното съответствие с размерите.
Проверката се фокусира върху размерите на скобата (Ø19 ± 2,26 mm и 20 ± 2,3 mm) и свързващия интерфейс Ball-16 в съответствие с IEC 60120. Тези измервания помагат да се провери съвместимостта на крайните фитинги с посочените изисквания за свързване и гарантират точност на размерите по време на производството.
Проверка на стегнатост на на интерфейсмежду крайните фитинги и корпуса на изолатора
Тестът се извършва в съответствие с точка 12.4 от IEC 61109, за да се провери механичната цялост на връзката между пръта на сърцевината на изолатора и крайните фитинги.
Не възниква повреда по време на 1-минутния тест за издръжливост при 70% номинално натоварване: няма счупване на сърцевината, няма пълно издърпване на пръта на сърцевината, няма счупване на метални фитинги.
Не трябва да се откриват пукнатини при инспекция за проникване на багрилото след изпитването.

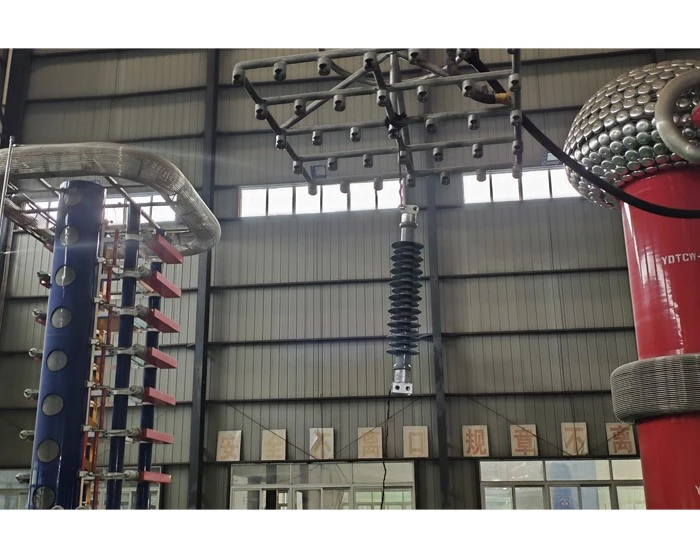

Електрически теул
Пълният набор от електрически тестове се извършват съгласно ANSI/NEMA C29.11-2020 северноамерикански стандарт. Той оценява изолационните характеристики на композитни изолатори при сухи, мокри условия и условия на гръмотевичен импулс, за да провери устойчивостта срещу напрежение на силовата честота и пренапрежение от мълния.
Нискочестотен тест за сухо пламък
Тестван при сухи условия, проба № 3, изпитвателно напрежение по-голямо или равно на 302 kV. Изискване: Без пробиви.
Той проверява външната изолационна якост на изолатора в слънчева суха среда.
Нискочестотен тест за мокро пламък
Симулиране на дъждовно състояние, проба № 3, изпитвателно напрежение по-голямо или равно на 272 kV. Изискване: Без пробиви.
Потвърждава надеждните характеристики на изолацията по време на валеж, за да предотврати прекъсване на линията.
Критично импулсно напрежение на мигане (положителна полярност)
Симулира положителен удар на мълния, проба №3, изпитвателно напрежение, по-голямо или равно на 325 kV. Изискване: Без пробиви.
Критично импулсно напрежение на мигане (отрицателна полярност)
Симулира отрицателен удар на мълния, проба № 3, изпитвателно напрежение, по-голямо или равно на 365 kV. Изискване: Без пробиви.
нашите услуги
Wuhan Line Power произвежда композитни изолатори за високоволтови преносни линии, подстанции и електрифицирани железопътни приложения.
Ние работим с клиенти, за да отговорим на специфичните за проекта технически изисквания и да предоставим необходимата продуктова документация и поддръжка при тестване през целия процес на поръчка.
Успешното завършване на този FAT отразява нашия ангажимент към качеството на продуктите, техническо сътрудничество и поддръжка на клиенти.
